Расчет пневмосистемы и проектирование пневмолиний

Эффективные и экономичные пневмосистемы значительно снижают себестоимость каждого кубометра сжатого воздуха на предприятии, что является основной мотивацией для заказа проектирования пневмолинии. Ниже мы рассмотрим и другие причины для этого.

Зачем необходим проект пневмолинии?

Представьте себе ситуацию: вы знаете, сколько сжатого воздуха нужно вашей производственной линии и при каком давлении его следует подавать потребителям. Этой информации достаточно, чтобы выбрать компрессор и соответствующее оборудование. Однако это недостаточно для того, чтобы оборудование работало наилучшим образом.

Необходимо учесть множество деталей, таких как размещение компрессорного оборудования, характеристики трубопроводов (материал, диаметр, длина) и способы подвода к потребителям.

Эти и другие факторы учитываются при расчете и проектировании пневмолинии. В результате вы получаете готовое решение, которое обеспечивает:

  1. Правильную работу компрессора с гарантией долговечности.
  2. Отсутствие утечек в системе пневмолинии.
  3. Надежную производительность и сохранение давления от компрессора к потребителям.
  4. Предотвращение скопления конденсата в системе и его попадание к потребителям.
  5. Соответствие качества сжатого воздуха вашим требованиям по уровню влаги, масла и твердых частиц.
  6. Соблюдение стандартов и нормативов, таких как ГОСТ, СНиП и другие.

Что включает в себя пневмолиния и на что следует обратить внимание при ее проектировании и расчетах?

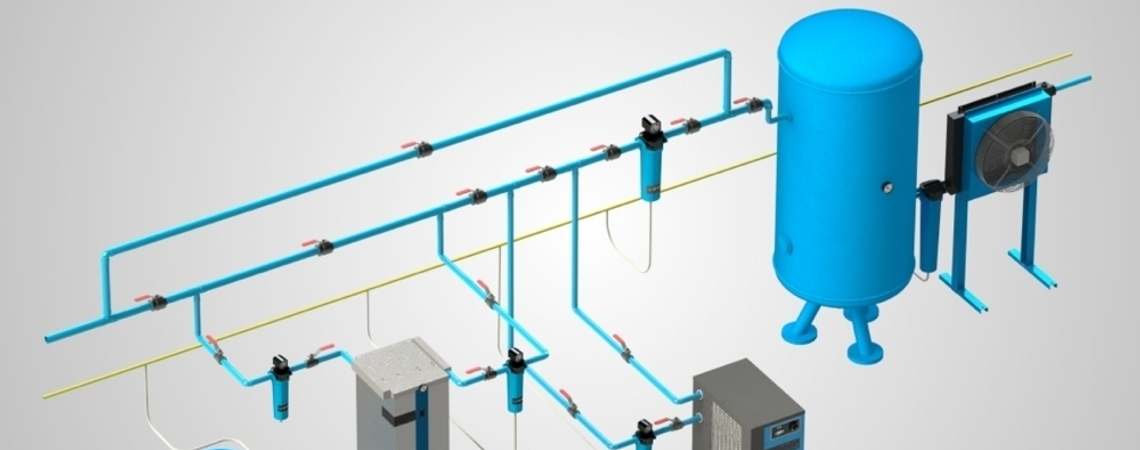

Стандартная пневмолиния включает в себя следующие компоненты:

Элемент На что обратить внимание Например
Компрессор Значительное внимание следует уделить выбору запасной производительности, определению местоположения и учету помещенных требований. Компрессоры, мощность которых превышает 100 кВт, требуют обязательного размещения в отдельном помещении. А также следует избегать установки компрессорных установок, которые производят уровень шума свыше 82 децибел в местах, где работают люди.
Ресивер, осушители, фильтры и конденсатоотводчики Выбор компрессора зависит от качества сжатого воздуха, условий эксплуатации компрессорной системы и характеристик пневматической системы. Если пневматическая система прокладывается на открытом воздухе, то рекомендуется использовать адсорбционный осушитель, так как он имеет более низкую точку росы по сравнению с рефрижераторным осушителем.
Трубопровод Материал трубы, ее длина и расположение влияют на расчет диаметра пневматической магистрали. Для соответствия необходимо, чтобы диаметр трубы был не менее диаметра выходного штуцера компрессора.

Фитинги и запорная арматура Количество и места расположения

Запорные краны необходимо устанавливать не только перед конечными потребителями, но и на различных участках пневматической магистрали. Это обеспечит возможность проведения локальных ремонтных работ, не выключая из работы все устройства потребителей.



В процессе разработки пневматической системы включаются также аспекты её установки. Необходимо учитывать расположение потребителей, маршруты и наклон трубопроводов. Например, для предотвращения попадания конденсата к потребителю, отводы от основной магистрали создаются с изгибом, чтобы воздух сначала поднимался вверх, а затем направлялся вниз к потребителю.

Все эти аспекты можно либо изучить самостоятельно, либо заказать проект пневматической системы "под ключ" и получить готовую рабочую систему от опытных специалистов.

Этапы проектирования пневматической системы в Компрессорном Центре включают следующие шаги:

  1. Детальное изучение потребностей в сжатом воздухе, особенностей оборудования, которое будет подключено к пневматической системе, и особенностей предприятия.
  2. Подготовка технического задания.
  3. Выбор компрессора и оборудования для обработки воздуха, а также определение материалов и комплектующих.
  4. Создание предварительной сметы.
  5. Разработка проекта пневматической системы с учетом всей предоставленной информации.
  6. Предложение технико-экономического обоснования.
  7. Согласование и передача проекта клиенту.

По желанию, наш сервисный центр также может осуществить монтаж пневматической системы в соответствии с разработанным проектом.
